Cisco Catalyst 3850系列

产品参数：

品牌：网络基础

描述：

产品介绍

Cisco® Catalyst® 3850 系列是下一代企业级堆叠式接入层交换机，可在单一平台上完全融合有线与无线方式。思科的新统一接入数据层 (UADP) 专用集成电路 (ASIC) 为交换机提供电力，并可实现统一的有线与无线策略实施、应用可见性、灵活性和应用优化。此融合建立在新的改进的 Cisco StackWise-480 的恢复能力上。Cisco Catalyst 3850 系列交换机支持全面的 IEEE 802.3at 增强型以太网供电 (PoE+)、模块化和现场可换网络模块、冗余风扇和电源。
产品概述
·集成无线局域网控制器功能包括：
-每个交换机最高 40G 的无线容量（48 端口型号）
-每个交换实体（交换机或堆叠）支持多达 50 个访问点和 2000 个无线客户端
·24 和 48 10/100/1000 数据和 PoE+ 型号，带节能以太网 (EEE)
-Cisco StackWise-480 技术具有可扩展性和恢复能力，并提供 480 Gbps 的堆叠吞吐量
-Cisco StackPower™ 技术为堆叠成员提供电源堆叠，以实现电源冗余。
-3 个可选上行链路模块，带 4 个千兆位以太网端口、2 个万兆位以太网端口或 4 个万兆位以太网端口
-双冗余模块化电源和 3 个模块化风扇提供冗余
-完全的 802.3at (PoE+)，所有端口均提供 30W 功率，1 个机架单元 (RU) 外形
·对 IPv4 和 IPv6 路由的软件支持、组播路由、模块化服务质量 (QoS)、Flexible NetFlow (FNF) 版本 9 和增强型安全功能
·跨所有许可级别的单个通用思科 IOS® 软件映像，为软件功能提供简单的升级路径
交换机配置
所有交换机都随附四种电源之一（350W 交流电源、715W 交流电源、1100W 交流电源或 440W 直流电源）。
图 1 显示 Cisco Catalyst 3850-X 系列交换机。

表 1. Cisco Catalyst 3850-X 系列的配置

型号	10/100/1000 以太网总端口数	默认的交流电源	可达 PoE 功率	StackPower
WS-C3850-24T	24	350WAC	-	是
WS-C3850-48T	48	350WAC	-
WS-C3850-24P	24 PoE+	715WAC	435W
WS-C3850-48P	48 PoE+	715WAC	435W
WS-C3850-48F	48 PoE+	1100WAC	800W

网络模块
Cisco Catalyst 3850 系列交换机支持 3 种可选上行链路端口网络模块。默认交换机配置不包括上行链路模块。购买交换机时，客户可从表 2 所述网络模块中进行灵活选择。

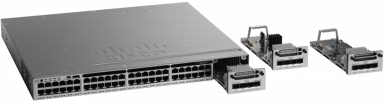

图 2 列出各种网络模块：
·带小型封装热插拔 (SFP) 的 4 个千兆位以太网
·带 SFP+ 的 2 个万兆位以太网或带 SFP 的 4 个千兆位以太网
·带 SFP+ 的 4 个万兆位以太网（仅受 48 端口型号支持）
·图 2. 带 4 个千兆位以太网、2 个万兆位以太网 SFP+ 或 4 个万兆位以太网 SFP+ 接口的网络模块

表 2. 网络模块数量和说明

产品编号	产品说明
C3850-NM-4-1G	4 个千兆位以太网网络模块
C3850-NM-2-10G	4 个千兆位以太网/2 个万兆位以太网网络模块
C3850-NM-4-10G	4 个千兆位以太网/4 个万兆位以太网网络模块

C3850-NM-4-10G 模块仅受 48 端口型号支持。
SFP+ 接口同时支持万兆位以太网和千兆位以太网端口。客户可以在业务需求发生变化时利用在千兆位以太网 SFP 中的投资并升级到万兆位以太网，而不必对访问交换机进行全面升级。3 个网络模块均为热插拔型，可按表 3 所示的任何组合使用。
双冗余模块化电源
Cisco Catalyst 3850 系列交换机支持双冗余电源。交换机默认会附带一个电源，可以在订购交换机时或之后另外购买电源。如果只安装一个电源，电源应始终位于电源托架 1 中。交换机还随附 3 个可现场更换的风扇。（见图 3。）
增强型以太网供电 (PoE+)
除了 PoE (IEEE 802.3af) 之外，Cisco Catalyst 3850 系列交换机还支持 PoE+（IEEE 802.3at 标准），在每个端口可提供最高 30W 的功率。Cisco Catalyst 3850 系列交换机适合于包含思科 IP 电话、Cisco Aironet® 无线局域网 (WLAN) 接入点或任何符合 IEEE 802.3at 标准的终端设备的部署，可降低总拥有成本。有了 PoE，就无需为每个支持 PoE 的设备提供插墙式电源，也无需购置更多电缆和设计更多电路，而这些需要在传统的 IP 电话和 WLAN 部署中是无法避免的。表 6 列出了不同的 PoE 需求所对应的电源组合。
优势
融合了有线与无线访问
Cisco Catalyst 3850 是首个可堆叠访问交换平台，可在一个基于 Cisco IOS XE 软件的单一平台上提供有线与无线服务。凭借此功能，思科率先推出了一系列以无缝方式跨有线与无线工作的丰富功能，如基于堆叠上状态切换 (SSO) 的高可用性、精细 QoS、安全性和 Flexible Netflow (FNF)。此外，有线与无线功能捆绑到单一的 Cisco IOS 软件映像，减少了用户在其网络中启用映像前需要确认/证明其资格的软件映像的数量。命令行界面 (CLI) 的单控制台端口管理减少了管理无线与有线服务所用的接触点数量，降低了网络复杂性，简化了网络操作，并降低了管理基础设施的总体拥有成本。
有线与无线的融合不仅提高了整个网络中的无线带宽，还扩大了无线部署的规模。每个 48 端口 Cisco Catalyst 3850 都提供 40 Gbps 的无线吞吐量（24 端口型号为 20 Gbps）此无线容量随着堆叠成员数量的增加而增加。此特点能给确保网络可以扩展，以支持当前的无线带宽要求，如基于 IEEE 802.11n 的接入点，并支持未来的无线标准，如 IEEE 802.11ac。此外，Cisco Catalyst 3850 可分配无线控制器功能，能够实现更好的可扩展性。每个 Cisco Catalyst 3850 交换机/堆叠都能在以下两种模式下作为无线控制器工作：
·移动代理 (MA)：这是 Cisco Catalyst 3850 交换机供货时的默认模式。在此模式下，交换机能够从接入点终止 CAPWAP 隧道，并提供至无线客户端的无线连接。在此模式下，可以执行维护无线客户端数据库、配置和实施无线客户端及接入点的安全性和 QoS 策略。在移动代理模式下，无需在 IP Base 之上使用其他许可。
·移动控制器 (MC)：在此模式下，Cisco Catalyst 3850 交换机可执行所有移动代理任务，还能在移动子域内进行移动协调、无线资源管理 (RRM) 和Cisco CleanAir® 协调。可以在交换机命令行界面上启用移动控制器模式。当 Cisco Catalyst 3850 交换机充当移动控制器时，需要 IP Base 许可级别。在较大型的部署中，位于中心的思科 5508 无线 LAN 控制器 (WLC 5508) 、思科无线服务模块 2 (WiSM2)（运行 AireOS 7.3 版时）和无线 LAN 控制器 5760 也可发挥此作用。
通过位于配线柜中的移动代理，每个交换机可提供 40 Gbps 的无线带宽（对于 n 个交换机的堆叠，为 n x 40 Gbps），同时移动控制器用于管理部分中心无线功能，通过这二者的结合，融合的基于接入的无线部署可提供业界一流的无线可扩展性，并能显著提升无线吞吐量。
